SiTE-Overlayのバージョンアップ情報

・平面作図機能の拡充

・コマンド起動時の初期モードを「曲線」に変更
・クロソイドの表示桁数を「3桁」に変更
・円弧から線形を作成する［円弧曲線］モードを搭載

■［円弧曲線］操作手順
・起点側の円弧を通る3点を指定
・円弧の起点および終点を指定
　※必要に応じてR値やクロソイド情報を変更
・複数の円を作成する場合は、上記手順を繰り返す

・標高段彩表示の上下限設定を強化

色設定の標高段彩表示において、3Dプレビュー上を直接クリックするだけで、上下限値の標高値を取得できるようになります。
これにより、特に交差点付近の微細な排水勾配なども直感的なグラデーションで表現しやすくなり、確認や調整の作業効率が大幅に向上します。

・［高密度モード］を搭載

3Dプレビュー上の点群をより鮮明に表示できるようになります。
細かな位置指定が可能となり、より精度の高い線形作成を実現します。

■操作手順
［点群］タブの3Dプレビュー画面上を右クリックし、コンテキストメニューから［高密度モード］をクリック

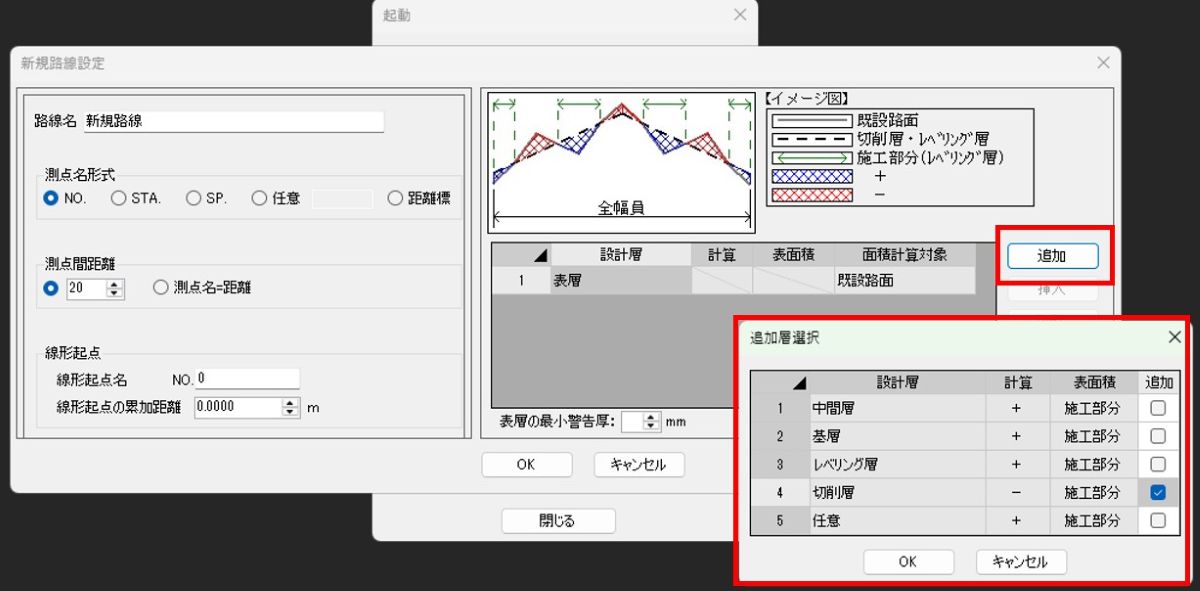

・設計層の作成機能を強化

設計層の作成において、あらかじめ用意された層名を選択して登録できるよう、［追加］ボタンの機能を強化します。

・基本設計XMLファイルによる新規作成機能の追加

基本設計XMLファイルの読み込みに対応。
横断設計における［参考形状］もしくは［設計データ］としての取り込みが可能になります。

・［参考形状］の表示に対応

基本設計XMLの横断設計を［参考形状］として取込み、横断プレビューで表示できるよう対応します。

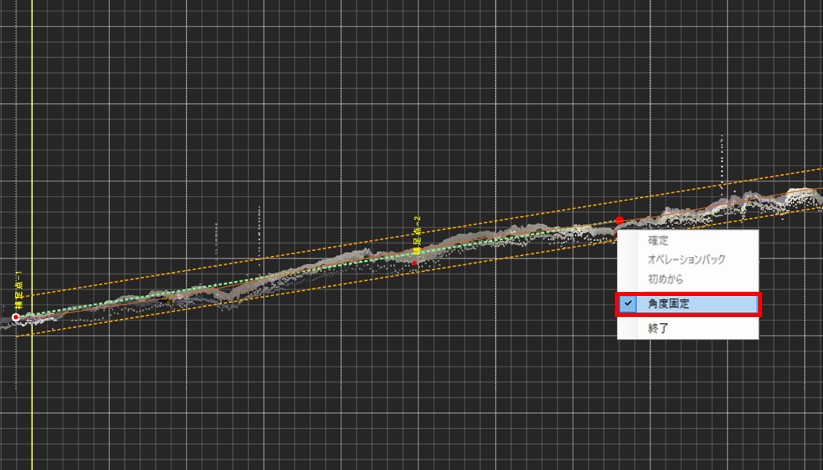

・縦断作図機能の強化

縦断勾配の直線作図において、角度を固定した作成に対応します。
これにより、変化点の少ない縦断設計を行う際の操作性が向上し、よりスムーズに設計を進められます。

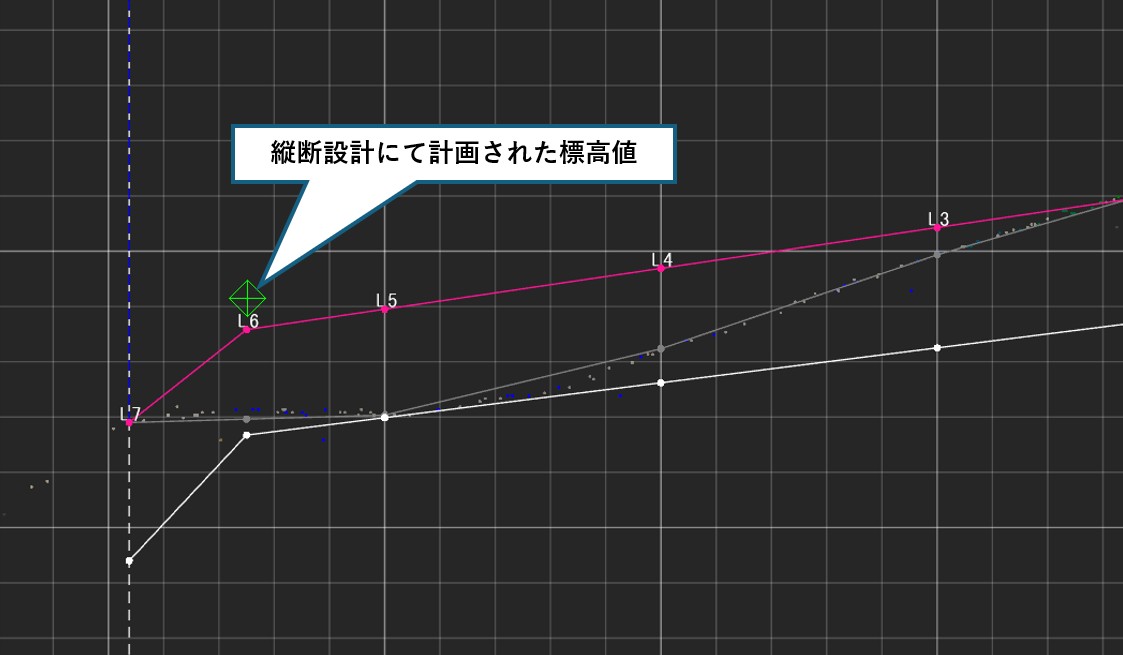

・［縦断設計参照点］の表示に対応

横断プレビューにおいて、縦断設計と横断設計の間に標高差が生じた際、その差異をひと目で確認できるよう［縦断設計参照点］の表示に対応します。

・測点切替機能の強化

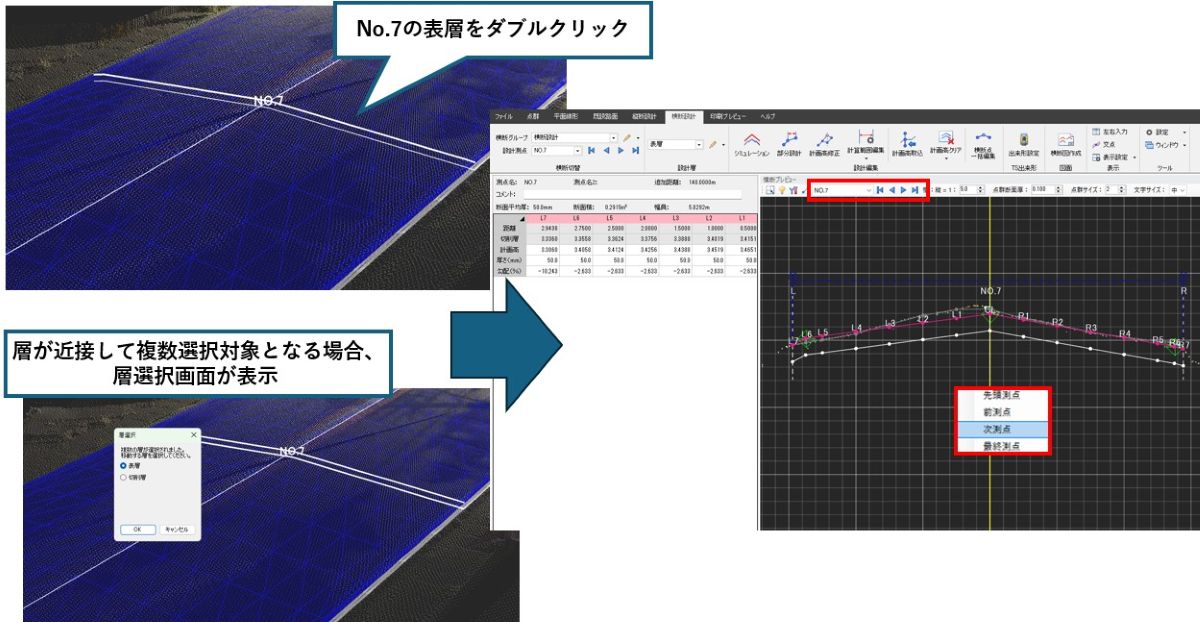

① ［点群］タブの3Dモデル上で測点をダブルクリックすると、［横断設計］タブへシームレスに移動できるようになります。
これにより、3Dプレビュー上で修正が必要な断面を見つけた際、スムーズに修正画面へ移行できます。

② 横断プレビュー画面および右クリックメニューに、［測点切替］ボタンを搭載します。

・平面線形の計算結果帳票を追加

平面線形計算結果の確認や、関係者との打合せ資料、成果品としての記録など、さまざまなシーンでご活用いただけます。

・ビューア出力に対応

■操作手順
・アプリケーションメニューの［ファイルビューア出力］ボタンをクリック

・TS出来形設定で、正しく一括複写ができない場合がある現象を修正

・点群や座標が存在しない状態で評価用LandXMLを出力すると、アプリケーションが終了する現象を修正

・ファイルメニューの［アプリケーションの終了］を選択した際、認証管理に関するメッセージを表示するように修正

・電話サポート受付システムボタンを搭載
